JS-WXW聚丙烯网状纤维

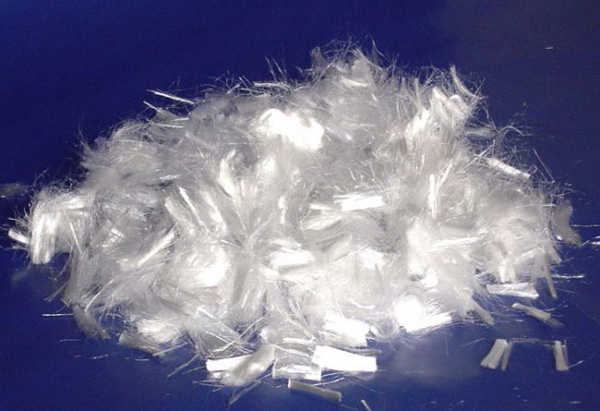

　　JS-WXW聚丙烯网状纤维可称为纤维网，是一种PP、PET、PAN为主要生产原料并辅以相应的添加剂，经特殊加工和处理制成的一束束互相交织成网状的纤维。加入混凝土基料中，经搅拌后形成纤维单丝或网状结构充分张开，在混凝土内部形成一种乱向支撑体系。能极有效的控制混凝土及水泥砂浆的早期的塑性收缩和沉降裂纹。大大提高混凝土的抗渗、抗破碎、抗冲击性能，增强混凝土韧性和耐磨性，从而使建筑物的寿命大大延长，极大地减少工程维护费用。

产品特点

　　水泥混凝土专用网状纤维极为有效地控制砼塑性收缩、干缩、温度变化等因素引起的微裂纹，防止及抑制裂缝的形成和发展。作为一种新兴的砼用防裂纤维，砼伴网状纤维正成为继玻璃纤维，钢纤维后纤维砼界研究和应用的热点。
　　能有效改善混凝土的均质性、增强混凝土的耐火性能、降低高强度混凝土的脆性、提高混凝土的抗冲击性能和耐磨性能及抗折强度、提高混凝土的抗冻性能、提高混凝土制品的质量。

技术参数

　　纤维类型：网状纤维
　　截面形状：圆形
　　分 散 性：良好
　　线 密 度：7.33dtex
　　比　　重：0.91g/cm3
　　抗拉强度：592Mpa
　　断裂伸长率：26.4%
　　初始弹性模量：4479Mpa
　　熔　　点：163℃ 燃 点：约590℃
　　抗酸碱性：强
　　抗低温性：经-75℃实验纤维性能无变化
　　安 全 性：无毒
　　规　　格：6mm、9mm、12mm、15mm

应用领域

　　1、混凝土路面、桥面、机场跑道、工厂地坪等抗裂性要求高的工程；
　　2、隧道、矿井的墙面、顶板、蓄水池等采用特种施工方法的工程；
　　3、河道、水坝等工程；军事防护工程、码头护岸、桥墩等。

使用方法

　　1、长度选择：普通混凝土一般选用15mm，喷射混凝土一般选用12mm；
　　2、通常情况下掺量为0.9kg/m3，桥面防水层掺量0.9-1.8kg/m3，隧道用喷射混凝土掺量0.9-1.8kg/m3；
　　3、搅拌工艺：先投入碎石，然后投入纤维，再投入砂子搅拌2分钟，使纤维充分打开，然后投入水泥和水按常规工艺搅拌均匀即可。

包装及储存

　　包装：0.9kg/包、19.8kg/包，亦可根据用户要求生产和包装。
